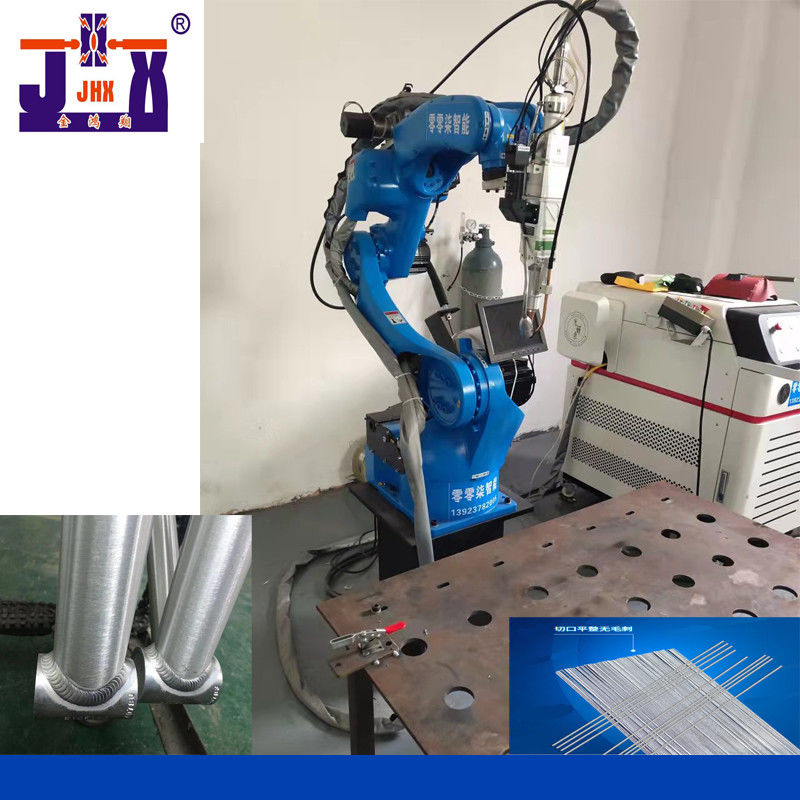

Robot de soudure de robot de soudure laser
Les produits de soudure sont l'acier inoxydable en aluminium et et les composants électroniques en métal,
ce qui sont minces ou petits et exigent des conditions de soudure plus élevées. Généralement,
des robots de soudure laser peuvent être utilisés.
La meilleure configuration de ce robot de soudure laser :
| Nom de configuration |
Sentiments propices |
quantité |
| Corps de robot |
Karnopu. CRP-RH14-10-W, envergure de bras de 1.44m, charge 20KG |
1 ensemble |
| Armoire de commande |
Armoire de commande intégrée par contrôle d'entraînement de CRP (génération G4), six tringleries d'axe. |
1 ensemble |
| Transformateur protecteur |
Transformateur anti-parasitage de protection d'isolement construit dans le contrôleur |
1PS |
| Ligne d'interconnexion |
ligne de contrôle se reliante de 6m |
1 groupe |
| Programmation du pendant de enseignement |
6-meter la ligne pendant d'enseignement, touchent l'affichage numérique |
1PS |
| Mettez en marche la boîte de contrôle |
Boîte de contrôle standard d'arrêt de début, ligne de 6m |
1PS |
| Machine de soudure laser |
Machine de soudure laser de Yueming 1500W de Han |
1 ensemble |
| Paquet d'accessoires de machine de soudure |
Paquet d'accessoires de machine de soudure |
1 groupe |
| Tête de laser |
Spécial pour la soudure automatique (Changhaï a augmenté le laser) |
1 groupe |
| réservoir d'eau |
Construit dans le réservoir d'eau |
1 ensemble |
| Base de support de robot |
Soudure et usinage du plat d'acier au carbone épais de 20mm |
1PS |
Caractéristiques de fonctionnement de corps de robot
· L'envergure de bras est de 1,44 mètres. La conception est fortement compacte et peut être avec souplesse installée sur le moulu ou à l'envers.
· Avec le grand espace de travail, rapidement vitesse courante et exactitude de positionnement répétée élevée, il convient à l'éventail d'applications de soudure.
· L'indépendant de panneau d'arrêt d'urgence de sécurité du système de contrôle est équipé de, et le circuit de relais de sécurité est adopté pour fournir l'arrêt d'urgence de double-circuit pour assurer la fiabilité de l'arrêt d'urgence.
· Le corps de robot adopte le câble spécial fortement flexible.
· Le transformateur triphasé intégré fait 380V et 220V d'isolement pour aider l'alimentation d'énergie plus stable. Le filtre triphasé intégré peut effectivement améliorer la représentation de l'EMC et de l'IEM.
· Le corps de robot est avec le tuyau de gaz de double-circuit pour satisfaire la demande de soudure.
· Le diamètre intérieur du trou moyen de 6 axes est 44mm, il peut répondre aux exigences d'installation de la torche de refroidissement par eau et les soufflets incendient.
· Le câble de soudure fortement flexible est intégré.
Objet de soudure
PARAMÈTRES TECHNIQUES DE CORPS DE ROBOT
| Modèle |
|
CRP-RH14-10-W |
| Forme de bras |
|
Joints multiples verticaux |
| Degré de liberté |
|
axe 6 |
| Charge utile maximum |
|
10KG |
| Répété plaçant l'exactitude |
|
±0.08mm |
| Distance de atteinte maximum |
|
1454mm |
| Poids corporel de robot |
|
170KG |
| Mode d'installation |
|
Support rectifié et à l'envers, support de mur |
|
Voyage maximum
|
axe 1 |
Mounting-167°~167° rectifié/à l'envers, support -30°~30° de mur |
| axe 2 |
-155°~90° |
| axe 3 |
-175°~240° |
| axe 4 |
-190°~190° |
| axe 5 |
-105°~130° |
| axe 6 |
-105°~130° |
|
Axe maximum
vitesse
|
axe 1 |
169°/s |
| axe 2 |
169°/s |
| axe 3 |
169°/s |
| axe 4 |
301°/S |
| axe 5 |
220°/s |
| axe 6 |
743°/S |
|
Permis
couple
|
axe 4 |
20N.m |
| axe 5 |
5 20N.m |
| axe 6 |
11N.m |
|
Permis
moment de l'inertie
|
axe 4 |
0.5kg.m2 |
| axe 5 |
0.5kg.m2 |
| axe 6 |
0.16kg.m2 |
|
Installation
environnement
|
température ambiante |
0~45℃ |
| hygrométrie |
20~80% (aucune condensation) |
| vibration |
Sous 0.5G |
| D'autres |
L'installation de robot doit être à partir de : Liguids ou gaz inflammables ou corrosifs.
Sources électriques d'interférence |
| Niveau d'IP |
|
Corps IP54, poignet IP67 |
| Caractéristiques d'avantage |
|
Structure compacte, grande vitesse, haute précision, expansibilité élevée et opération facile, |
| Application |
|
Welding.cutting.assembly.handling, marking.grinding |
coin de l'entrepôt
« Notre but :
Chaque dispositif, nous devons faire mieux ! !
rappel :
Nos produits sont constamment améliorés et améliorés.
En cas de les changements de couleur ou de structure, l'objet réel »
