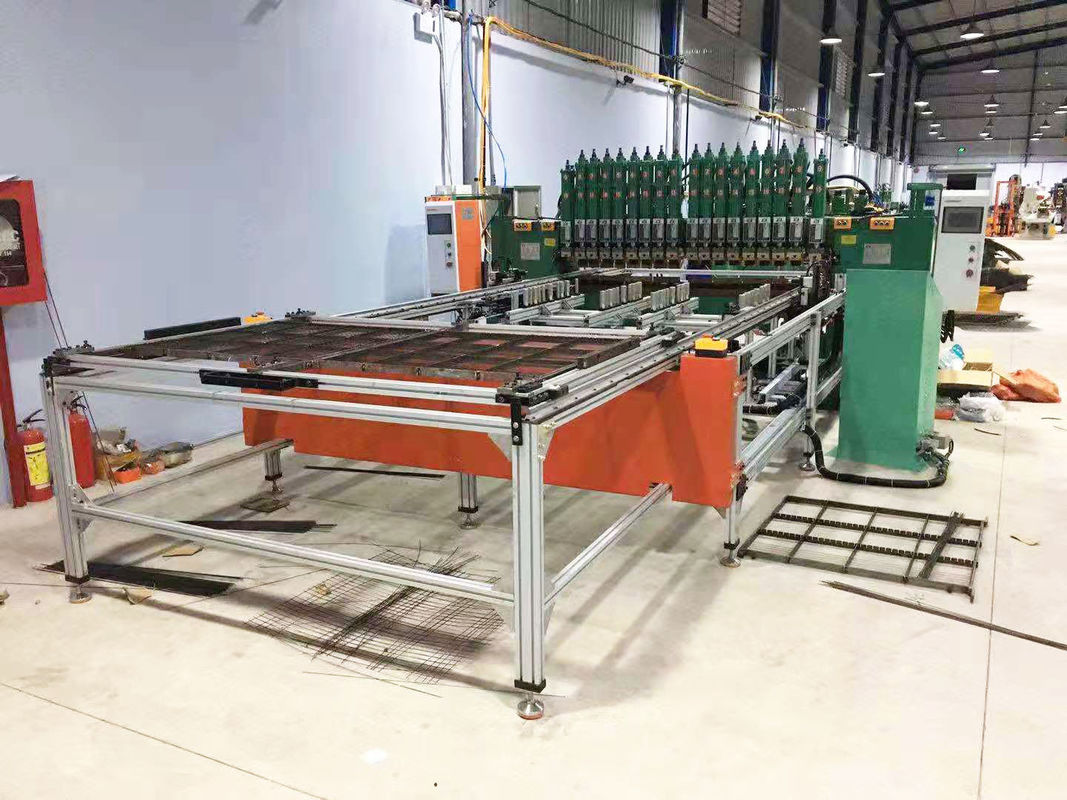

Machine de soudure industrielle de Gantry Type Row de soudeuse de tache de fréquence variable 150KVA

Type variable machine de portique de fréquence de soudure de rangée

Introduction à cette machine

        Cette machine est un type machine de portique de conversion de fréquence de soudure de rangée, le transformateur est type à C.A., et la boîte de contrôle électrique est type de conversion de fréquence. Elle peut assurer la force de soudure et le courant de soudure stable. D'ailleurs, elle a peu d'impact sur la grille d'alimentation et épargne l'électricité, qui est très appropriée à la situation qu'il y a beaucoup d'usines et de machines avec les grilles d'alimentation insuffisantes. C'est la combinaison de la machine de soudure à C.A. et de la machine de soudure de fréquence moyenne.

Centre serveur de machine de soudure de portique

1. La tension d'entrée est 380V, la puissance est 150KVA * 2, il y a des cylindres de 18 trois-couches, la largeur interne de la machine est 2300MM, et la largeur de soudure efficace est 2000MM. La soudure de soudure de rangée meurent est équipée de la longue électrode d'en cuivre de chrome de 100MM.
2. Le transformateur principal est fait en pleine bobine de cuivre rouge, silicium de haute catégorie en acier, transformateur puissant, courant fort, et le courant maximum de court-circuit est 32000A et il y a de circulation de l'eau se refroidissant, dispositif de contrôle de température, protection complète de la machine peut travailler pendant longtemps avec à forte intensité. La surcharge mise hors tension automatiquement.

3. La boîte de contrôle est les boîtes de contrôle à deux fréquences de conversion. La fréquence de contrôle du contrôleur de conversion de fréquence est 5KHZ, avec l'exactitude de contrôle élevée et le courant stable, afin de s'assurer que le processus de soudure réduit l'éclaboussure et l'effet de soudure est meilleur.

4. Le cylindre est un cylindre réglable de trois-couche, qui est rapide, puissant et facile à s'ajuster. Vanne électromagnétique de Taïwan Yadeke, stable et durable.

2 ensembles d'échange supérieur et inférieur meurent pour le support d'alimentation automatique de machine de soudure de portique

1. Deux ensembles de maille soudant poussant des matrices, et deux ensembles de matrices sont échangés en haut et en bas pour la soudure. Épargnez le temps et espace. La matrice de poussée est employée pour installer la soudure pour mourir, pas le fixage meurent qui peut être directement soudé.

2. L'espace d'installation de moule est un maximum de 2m larges * longue maille de 1.5m.

3. Il y a 2 ensembles de moteurs servo et 1 ensemble d'interface de PLC+human-machine. La conception est conviviale et facile à s'ajuster.

4. Lors du fonctionnement, la machine envoie automatiquement le moule pour la soudure, automatiquement les retours, et éjecte automatiquement le moule.

5. L'appui en aluminium élargi et épaissi de profil est stable et ferme, et facile à s'ajuster.

Aperçu :

L'équipement prête l'attention au temps multipoint de soudure, de économiser, au travail et au rendement élevé. Généralement adapté aux besoins du client selon des états et des besoins des clients de produit.

Par le transformateur :

il peut être transformé en double type de transformateur, type simple de transformateur, type de fréquence moyenne et type de conversion de fréquence.

D'autres noms

Selon le nombre de cylindres de doublement de force :

il peut être transformé en 4-20 cylindres.

Selon la taille de produit : elle peut être faite, 1m au loin et 1.35M longtemps. Ou 1.5m large, 1.35M longtemps, ou 2m * 1.35M, beaucoup sortes. Si c'est un débouché de chargement d'armoire, il vaut mieux de le rendre à moins de 1.5m large * 1.35M long.

Selon le mode d'alimentation :

il peut être poussé manuellement, alimenter les matrices avant et arrière automatiquement, et échange la matrice alimentant en haut et en bas automatiquement.

un autre nom

Soudeuse de tache de portique,                                                 soudeuse de rangée de portique,                                           soudeuse principale multi de tache,

soudeuse multi de tache,                                                    soudeuse de rangée de maille,                                             soudeuse multi de tache de cylindre,

soudeuse de tache de support de stockage

Machine de soudage par points,                                             machine de soudage par points de pression atmosphérique,                 machine de soudure de rangée,

machine de soudure de contact,                                          machine de soudage bout à bout,                                       machine pneumatique de soudage par points,

machine multi de soudage par points,                                    machine de fréquence moyenne de soudage par points,        machine de soudure, pneumatique

machine de soudure,                                                 machine de haute puissance de soudage par points,                      machine de soudage par points de précision,

machine de soudage par points de tôle,                                machine de soudage par points de fil,                       machine de soudage par points de résistance,

machine de soudage par points d'écrou,                                     Machine de soudage par points à C.A.,                                 machine triphasée de soudage par points,

machine de soudage par points d'acier inoxydable,                     machine galvanisée de soudage par points de feuille,         Machine adaptée aux besoins du client de soudage par points,

machine spéciale de soudage par points,                                        machine de soudage par points de batterie,                 Machine de soudage par points de Taïwan,

machine de soudage par points de maille,                                      machine multi de soudage par points de cylindre,            machine de soudage par points de portique,

machine de soudage par points de grillage,                             Machine de soudage par points de C.C,                             petite machine de soudage par points,

Description de produit

2. Tout le dispositif de cuivre rouge de contrôle de température de refroidissement par l'eau de transformateur a les avantages de la longue durée de vie, à faible bruit, de la sécurité et de l'utilisation commode.



A. caractéristiques de transformateur de Taïwan : capacité suffisante, plus grande force de soudure et conductivité plus forte.

Circulation de B. Water se refroidissant, qui peut être employée dans la marge évaluée pour assurer 24 heures d'opération.

C. D'ailleurs, le dispositif de contrôle de température peut fonctionner la surcharge et a automatiquement découpé la puissance de protéger la machine entière contre être affectée.

3. L'eau-économie a forcé le mode de refroidissement est adoptée, et le circuit principal adopte le commutateur sans contact de haute puissance de thyristor, avec la perte de conductivité élevée et de puissance faible, protection automatique à hautes températures.



la valve transparente de l'écoulement d'eau 4.The est adaptée aux besoins du client à Taïwan. Il y a des actions de vanne électromagnétique du cylindre presque 100 + de soudeuse de portique, et des douzaines de circulation de l'eau. Avec cet instrument, aucune matière que l'itinéraire a un problème, il est facile de le trouver et voir sans risque,





Principe du soudage par points



Paramètres techniques :

modèle de 机型	puissance évaluée KVA de 额定容量	le 输入电压 a entré la tension V	fréquence nominale hertz de 额定频率	court-circuit maximum A actuel de 最大短路电流
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
