Alimentation d'énergie variable principale multi de fréquence d'alimentation d'énergie de fréquence d'Intermediate de soudeuse de tache

Soudeuse principale multi de tache
Alimentation d'énergie de fréquence intermédiaire
Alimentation d'énergie variable de fréquence

Introduction à cette fréquence variable

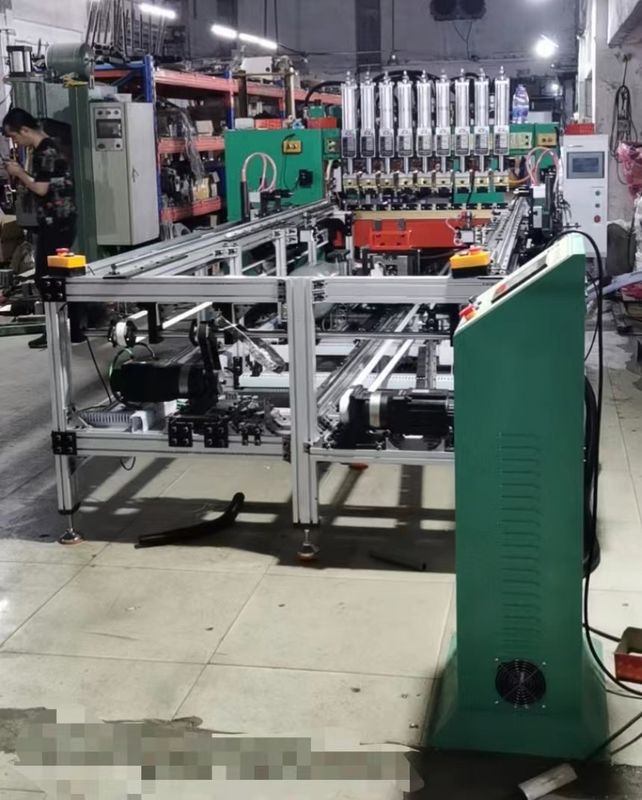

Centre serveur de machine de soudure de portique

Transformateur de cuivre à refroidissement par eau de 1.150KVA*1 Taïwan, cylindres de 9 deux-couches, largeur de machine de 1200MM, largeur de soudure efficace de 1000MM. Neuf 100MM longues électrodes d'en cuivre de béryllium sont fournies, qui peuvent être ajustées selon les besoins réels. Un ensemble de système de conversion de fréquence.

2. Le transformateur principal est type à température contrôlée à refroidissement par eau de Taïwan, toute la bobine de cuivre rouge, silicium tout neuf de haute catégorie en acier, transformateur puissant, le court-circuit actuel et maximum fort 32000A actuel et il a la circulation de l'eau et le dispositif de contrôle de température, qui peuvent entièrement protéger la machine contre travailler pendant longtemps avec à forte intensité. Il a la fonction de la protection automatique de puissance- pour l'opération de surcharge. 3. le contrôleur de fréquence de variable, avec actuel et bon doux soudant l'effet, exerce un bon effet de tampon sur la grille d'alimentation. La vanne électromagnétique de Taïwan Yadeke est rapide en réponse et biens.

4. Le cylindre est un cylindre réglable de deux-couche, qui convient à la pression du petit fil. Il est rapide, puissant, facile de s'ajuster, et commode pour ajuster la distance et la pression atmosphérique.

5. Le cadre d'unité centrale est de structure renforcée par métal épais de plat, solide et durable.
Dispositif de alimentation automatique :

1. Deux ensembles de maille soudant poussant des matrices, et deux ensembles de matrices sont échangés en haut et en bas pour la soudure. Épargnez le temps et espace. La matrice de poussée est employée pour installer la soudure pour mourir, pas le fixage meurent qui peut être directement soudé.

2. L'espace maximum d'installation de moule est maille de 1m * de 1.2m.

3. Il y a 2 ensembles de moteurs servo et 1 ensemble d'interface de PLC+human-machine. La conception est conviviale et facile à s'ajuster. L'interface d'affichage est en anglais.

4. Quand le travail, manuellement cycloïdal, la machine envoie automatiquement le moule pour souder, automatiquement retours, éjecte automatiquement le moule, et éjecte le matériel.

5. Élargissez et épaississez l'appui en aluminium de profil pour assurer la stabilité à long terme.

Aperçu :

L'équipement prête l'attention au temps multipoint de soudure, de économiser, au travail et au rendement élevé. Généralement adapté aux besoins du client selon des états et des besoins des clients de produit.

Par le transformateur :

il peut être transformé en double type de transformateur, type simple de transformateur, type de fréquence moyenne et type de conversion de fréquence.

D'autres noms

Selon le nombre de cylindres de doublement de force :

il peut être transformé en 4-20 cylindres.

Selon la taille de produit : elle peut être faite, 1m au loin et 1.35M longtemps. Ou 1.5m large, 1.35M longtemps, ou 2m * 1.35M, beaucoup sortes. Si c'est un débouché de chargement d'armoire, il vaut mieux de le rendre à moins de 1.5m large * 1.35M long.

Selon le mode d'alimentation :

il peut être poussé manuellement, alimenter les matrices avant et arrière automatiquement, et échange la matrice alimentant en haut et en bas automatiquement.

un autre nom

Soudeuse de tache de portique,                                                 soudeuse de rangée de portique,                                           soudeuse principale multi de tache,

soudeuse multi de tache,                                                    soudeuse de rangée de maille,                                             soudeuse multi de tache de cylindre,

soudeuse de tache de support de stockage

Comparé au contrôleur commun à C.A. de fréquence de puissance, le contrôleur d'inverseur a les avantages suivants

1. La fréquence de contrôle du contrôleur variable à C.A. de fréquence est 5KHZ, avec l'exactitude de contrôle élevée et le courant stable, afin de réduire l'éclaboussure pendant la soudure ;
2. Puisque la machine de soudure variable à C.A. de fréquence utilise le transformateur de fréquence de puissance, il est très simple et commode de transformer la machine de soudure de fréquence de puissance. Il est seulement nécessaire de remplacer le contrôleur original à C.A. de fréquence de puissance par le contrôleur variable à C.A. de fréquence ;
3. la feuille en aluminium et galvanisée, l'acier de tension élevée, l'acier inoxydable, l'alliage de magnésium, l'acier au carbone et le titane peuvent être soudés avec bon soudant l'effet ;
4. L'entrée triphasée de courant alternatif 380V résout le problème de l'entrée triphasée non équilibrée de grille d'alimentation, avec le facteur de puissance élevée ;
5. Puisque le transformateur de fréquence intermédiaire utilisé pour le contrôleur de C.C de fréquence intermédiaire a une diode de redresseur, et il y a une chute de tension du tuyau 0.7V sur la diode, qui apportera la perte de puissance. Plus le courant est grand, plus la perte de puissance sur la diode est grande. Par conséquent, le contrôleur variable à C.A. de fréquence a plus d'avantages dans des applications de haute puissance.

Caractéristiques fonctionnelles principales de contrôleur de conversion de fréquence

1. Fréquence d'approvisionnement de puissance de sortie de fréquence variable : 25HZ-400HZ programmable ;
2. jusqu'à 64 ensembles de caractéristiques de soudure peuvent être programmés ;
3. processus de chauffage à trois étages : préchauffage, soudant et gâchage ; Dans la section de soudure, vous pouvez définir les sections croissantes et décroissantes et le nombre de cycles ;
4. port programmable d'entrée-sortie de sortie : sortie programmable de 3 segments, s'assortissant mieux avec le PLC, le robot, etc. ;
5. comptant des systèmes tels que le compte de joint de soudure, le nombre d'objet, le nombre de emballage et l'électrode rectifiant le compte pour faciliter la gestion de la production ;
6. fonction de communication et de commande de code de BCD : elle peut être extérieurement reliée au PC industriel, au PLC et à tout autre équipement pour réaliser la gestion à télécommande et automatique ;
7. La bobine secondaire rétroagit le courant de soudure secondaire en temps réel et participe à la boucle bloquée pour réaliser un contrôle actuel plus précis de soudure ;
8. Les paramètres de processus de soudure de spécifications peuvent être copiés pour faciliter et placer rapidement les paramètres de spécifications ;
9. La fonction d'article courant de soudure enregistre le courant de soudure des 20 derniers temps pour une consultation plus facile ;
10. fonction de disque d'alarme, commode pour regarder l'information historique d'alarme ;
11. exactitude de contrôle actuelle : ‰ 5.

Paramètres techniques :



modèle de 机型	puissance évaluée KVA de 额定容量	le 输入电压 a entré la tension V	fréquence nominale hertz de 额定频率	court-circuit maximum A actuel de 最大短路电流
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
